Průvodce nastavením systému topných trubic PTFE: Konfigurace a optimalizace regulátoru

Jedna z obvyklých stížností na průmyslové topné systémy je asi tato: Samotná PTFE topná trubice je velmi spolehlivá, ale teplota se neustále mění o ±10 stupňů. Regulátor se přepne do režimu zapnuto/vypnuto, aby se ohřívač cyklicky zapínal a vypínal. Systém funguje technicky, ale stabilita teploty je špatná. Proces však lze stabilizovat jednoduchým vyladěním PID a dobrým vyladěním v rozmezí ±1 stupně ve většině případů. Problém není v topení, ale v nastavení ovladače. Ale problém je, jak správně nakonfigurovat ovladač od začátku?

Regulátor teploty je v podstatě rozhodovací jednotka. Průběžně porovnává naměřenou hodnotu čidla s nastavenou hodnotou a podle toho mění výkon ohřívače. Tato regulační smyčka je důležitá v systému topných trubek z PTFE, protože přehřátí může poškodit izolaci a nedostatečné zahřátí může narušit chemii procesu. Dobré topení, hrozný ovladač, špatný systém. Při správném uspořádání bude ohřívač řízeným procesním nástrojem, nikoli pouze tepelným prvkem.

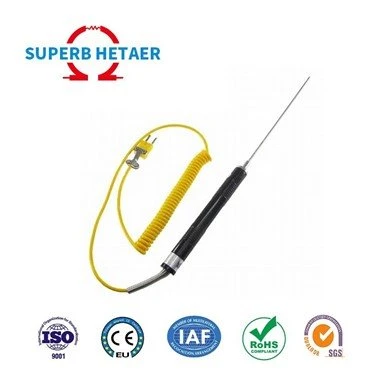

První a nejdůležitější věcí je vybrat správný typ vstupu senzoru. Většina průmyslových regulátorů zvládne termočlánky typu J nebo typ K, stejně jako odporové teplotní detektory, jako je PT100 (RTD). Tento výběr musí odpovídat fyzickému senzoru umístěnému v systému. Pokud je regulátor nastaven na nesprávný typ čidla, měření teploty bude daleko mimo, často o deset nebo dokonce stovky stupňů. Nejedná se o problém s kalibrací, ale o nesoulad v nastavení, kvůli kterému je řídicí smyčka od začátku nespolehlivá.

Poté, co je vstup senzoru správně nakonfigurován, musíte zvolit režim ovládání. Mnoho ovladačů používá jednoduché ovládání zapnutí/vypnutí jako výchozí nastavení, které je vhodné pouze pro -nekritické nebo málo{2}}přesné aplikace vytápění. V režimu zapnuto/vypnuto je ohřívač buď plně zapnutý nebo vypnutý, což způsobuje cyklické překmitnutí a podkmitnutí teploty. PID regulace je velmi žádoucí pro PTFE topné trubice, kde je tepelná stabilita běžně potřebná k ochraně chemických operací a integrity materiálu. Režim PID neustále moduluje výstupní výkon jako funkce proporcionálních, integrálních a derivačních výpočtů tak, aby se systém přibližoval k nastavené hodnotě stabilně a udržoval si pevnou stabilitu.

Jakmile je režim PID aktivován, konfigurace výstupu musí odpovídat spínacímu zařízení používanému v systému. Pokud je ohřívač poháněn přes mechanický stykač, reléový výstup se používá s pomalejšími spínacími cykly, aby se snížilo mechanické opotřebení. Pokud je použito polovodičové relé (SSR), pak by měl být regulátor nakonfigurován v režimu napěťového pulzního výstupu. To umožní rychlé a přesné přepínání. To je zásadní rozdíl, protože špatné nastavení výstupu může poškodit relé nebo způsobit špatné rozlišení ovládání.

Automatické-ladění je nejdůležitější součástí celého procesu nastavení. Zde je místo, kde mnoho instalací buď uspěje, nebo selže při dosažení stabilní kontroly. Díky automatickému-ladění se ovladač „naučí“ tepelné chování systému. Před spuštěním automatického-ladění by měl být systém stabilní, při okolní teplotě a bez vnějšího rušení. Po aktivaci bude regulátor cíleně pulzovat ohřívač a sledovat teplotní odezvu systému, aby odvodil ideální hodnoty PID. Tento proces definuje agresivitu reakce systému na chybu, rychlost integrace dlouhodobých odchylek-a míru tlumení oscilací. V přesných aplikacích není automatické{10}}ladění volbou, je to základ pro spolehlivé ovládání.

Po automatickém-ladění by měly být nastaveny bezpečnostní parametry. Také je důležité zabránit nechtěnému přehřátí PTFE topné hadičky alarmem vysoké teploty nebo přerušením. Tento limit by měl být nastaven normálně o 5–10 stupňů nad nejvyšší teplotou v procesu. Tento bezpečnostní limit poskytuje druhou linii obrany proti selhání hlavní regulační smyčky nebo odpojení snímače a chrání PTFE plášť a vnitřní topný článek před tepelným poškozením. Tato bezpečnostní rezerva je ještě důležitější v systémech vystavených působení chemikálií, protože přehřátí může urychlit degradaci materiálu.

Offsety senzoru Některé systémy mohou navíc vyžadovat úpravu offsetů senzoru. I u kvalitních snímačů mohou existovat nepatrné odchylky mezi údajem regulátoru a kalibrovaným referenčním teploměrem. Většina regulátorů má základní ofsetový kalibrační mechanismus pro přizpůsobení zobrazené teploty skutečné procesní teplotě. To zaručuje jednotnost napříč mnoha systémy a zvyšuje opakovatelnost procesu.

Po počáteční konfiguraci a automatickém{0}}ladění by mělo následovat testování chování systému v reálných provozních situacích. Dobrým krokem ověření je upravit nastavenou hodnotu a zjistit, jak systém reaguje. Pokud teplota před ustálením výrazně překročí nastavenou hodnotu, možná budete muset vyladit parametry PID. V takových případech může malé snížení proporcionálního zesílení (hodnota P) pomoci zmírnit odezvu a zmenšit oscilace. Jemné ladění po automatickém-ladění je v průmyslových systémech častou praxí, zejména pokud se liší dynamika tepelné hmoty a kapaliny.

Dalším běžně ignorovaným parametrem je nastavení doby cyklu ovladače, když jsou v systému použita externí polovodičová relé. SSR mají schopnost přepínat rychle, proto kratší doba cyklu, typicky asi 1 až 2 sekundy, poskytuje větší rozlišení ovládání. Na druhé straně mechanická relé vyžadují delší periody cyklu (často 10 až 20 sekund), aby se zabránilo nadměrnému opotřebení a předčasnému selhání. Nesprávné nastavení doby cyklu může zhoršit přesnost ovládání nebo zkrátit životnost hardwaru.

Nakonec je regulace teploty víc než jen zapínání a vypínání topení. Jde o utváření tepelného chování celého systému. Ve správně navrženém regulátoru zůstává PTFE topná trubice ve stabilním, předvídatelném a bezpečném teplotním rozsahu. Žádný dobrý topný článek není k ničemu, pokud není správně nainstalován.

Nakonec se při správném vyladění regulátoru stane jednoduchá PTFE topná trubice přesným tepelným nástrojem. Výběr správného druhu senzoru, konfigurace PID regulace, automatické{1}}ladění a bezpečnostní limity stojí za další úsilí, pokud jde o stabilní provoz, správné řízení teploty a dlouhodobou spolehlivost systému.
