Jak zapojit a kalibrovat termočlánky typu K a jak je správně používat

1. Jak zapojit termočlánky typu K?
Pokud je zapojení termočlánku přesné, je přesná i teplota. Pokud kabeláž není přesná, bude to mít opačný účinek. Během procesu měření teploty dat by měl termočlánek přestat přesně měřit teplotu, aby mohl efektivně řídit celý proces. Zejména na speciálních místech je vyžadována vysoká přesnost měřené teploty. Měření teploty v těchto kategoriích se obvykle provádí pomocí termočlánkových snímačů. Samotné termočlánky mají výhody, jako je hospodárnost a malá odchylka měření.
Zapojení termočlánku má kladný a záporný pól a v průběhu procesu jsou pod deskou zapojení kalibrace:+, -. Někteří výrobci však nemají kladné nebo záporné póly, takže je nutné, aby kvalifikovaný personál posoudil na základě získaných zkušeností
1, Je odlišena barvou, přičemž zelená je kladný pól a šedá záporný pól
2, K měření použijte povrchový metr
3, Zkontrolujte teplotní trend po zapojení
4, Kdyby se dal k určení použít i magnet
5, Přesné zapojení je také nutné pro kompenzační vodiče a existuje také rozdíl mezi kladným a záporným pólem
6, Při připojování přístroje věnujte pozornost také rozdílu mezi kladným a záporným pólem, protože pod svorkami jsou značky
Univerzální svorkovnice nelze použít pro zapojení termočlánků, protože vodicí lišty uvnitř svorek jsou obvykle vyrobeny z běžných měděných materiálů, jako je elektrolytická měď. Na rozdíl od měděných materiálů, které tvoří termočlánky, a běžných kombinovaných svorkovnic dodávaných po jednom kuse, jsou termočlánkové svorkovnice dodávány v párech. Vodicí lišty každého termočlánkového terminálu jsou vyrobeny z různých kovových materiálů. Různé typy termočlánků vyžadují různé kabelové svorky pro odezvu. Údaje o vodivosti použité uvnitř terminálu termočlánku by měly být zcela odlišné od vodivých údajů, které tvoří termočlánek, aby byla zajištěna přesnost signálu termočlánku během procesu hlášení. Průmyslové odnímatelné termočlánky se běžně používají jako snímače teploty, výkonové nástroje, záznamové nástroje a elektronické regulátory. Mohou přímo měřit jmenovitou teplotu kapalin, par, plynných médií a pevných látek v rozsahu od 0 stupňů do 1800 stupňů v různých výrobních procesech.
Podle národních předpisů naše společnost vyrábí odnímatelné termočlánky, jako je platina rhodium 30-platina rhodium 6, platina rhodium 10-platina, nikl chrom nikl křemík, nikl chrom konstantan atd., které vyhovují mezinárodní stupnici IEC číslo divize.
Demontážní termočlánky se obvykle skládají z důležitých součástí, jako jsou součásti pro snímání teploty, pevně instalovaná zařízení a spojovací krabice.

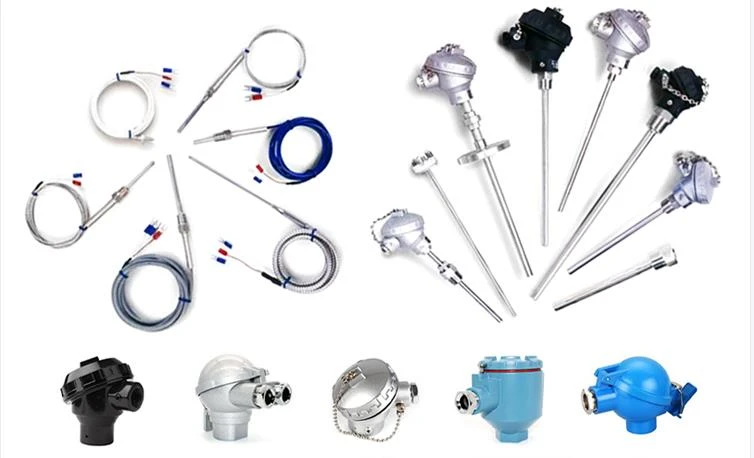

Volitelné modely
B-typ, S-typ, K-typ, E-typ
