Jak měřit milivoltové napětí pomocí termočlánků

jeden

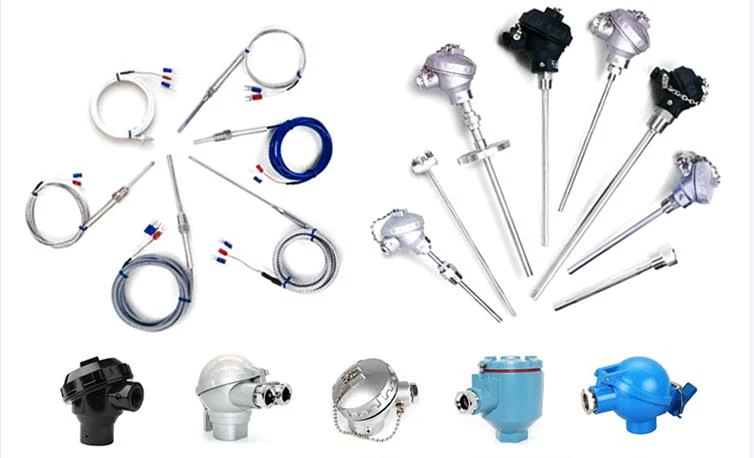

Termočlánky jsou běžné zařízení pro měření teploty, které využívá termoelektrický jev k měření teploty. Skládá se ze dvou různých materiálů drátů, které jsou navzájem spojeny svařovacími body. Když je svařovací bod termočlánku vystaven teplu, změní se potenciálový rozdíl mezi těmito dvěma materiály, což umožňuje výpočet naměřené teploty.

dva
Milivoltové napětí je jednotka napětí, kde 1 milivolt se rovná 0,001 voltu. V elektřině se napětí vztahuje k rozdílu potenciální energie náboje v obvodu, měřeno ve voltech (V). Obvykle lze napětí měřit pomocí voltmetru.

3. Princip měření milivoltového napětí pro termočlánky:
Podle principu termoelektrického jevu existuje určitá lineární závislost mezi potenciálovým rozdílem termočlánků a naměřenou teplotou. Když se změní teplotní rozdíl mezi dvěma konci termočlánku, změní se i potenciální rozdíl termočlánku.

Pro měření potenciálového rozdílu termočlánku můžeme oba konce termočlánku připojit k voltmetru, který dokáže převést potenciálový rozdíl na hodnotu napětí. V praktických měřeních se k měření potenciálového rozdílu termočlánků často používají milivoltmetry. Vzhledem k malému potenciálovému rozdílu generovanému termočlánky se k měření obvykle používají milivoltmetry.

4. Kroky pro měření milivoltového napětí termočlánků:
Připojte vodiče na obou koncích termočlánku ke kladným a záporným svorkám měřicího obvodu.

Nastavte voltmetr do režimu měření v milivoltech a připojte kladné a záporné svorky voltmetru ke kladným a záporným svorkám v měřicím obvodu.

Zapněte voltmetr a termočlánek, což jim umožní dosáhnout stabilního stavu v prostředí měření.

Odečtěte hodnotu zobrazenou voltmetrem, což je rozdíl potenciálu generovaného termočlánkem. Podle předkalibrované křivky teplotního vztahu termočlánku lze rozdíl potenciálů převést na konkrétní hodnoty teploty.

5. Výhody použití měření milivoltového napětí pro termočlánky:
Měření milivoltového napětí pomocí termočlánků má následující výhody:

Široký rozsah měření teploty: Termočlánky mohou měřit od velmi nízkých teplot po velmi vysoké teploty, vhodné pro různé aplikace při různých teplotách.

Termočlánky mohou rychle reagovat na změny teploty a jsou vhodné pro situace, které vyžadují měření v reálném čase.

Termočlánky jsou složeny z drátů, s jednoduchou a odolnou konstrukcí, vhodné pro různá prostředí.

Prostřednictvím správné kalibrace a měření mohou termočlánky dosáhnout měření vysokých teplot.

šest
Měření milivoltového napětí termočlánků je široce používáno v průmyslové automatizaci, energetice, petrochemii, metalurgii a dalších oborech. Například v průmyslové výrobě lze termočlánky použít pro sledování a řízení teploty, aby byla zajištěna bezpečnost a stabilita výrobního procesu.
