Jak připojit vodiče na termočlánku

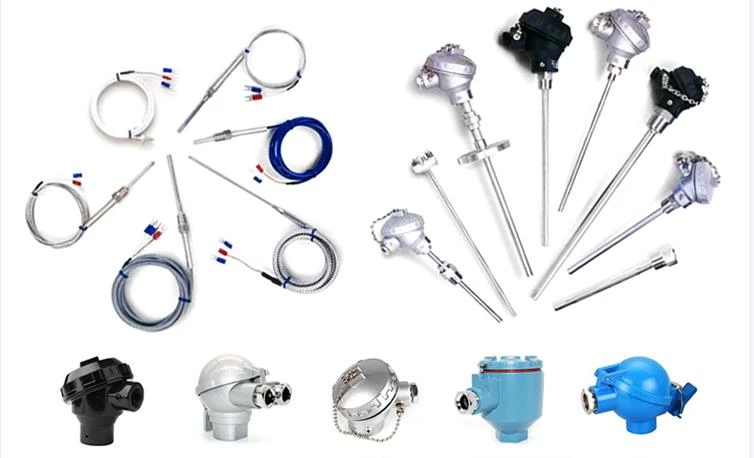

1. Termočlánky
Termočlánek je součást přístroje používaná k měření teploty, složená ze dvou různých kovů. Využívá principu termoelektrického jevu, který generuje elektromotorickou sílu při rozdílu teplot mezi kontaktními body dvou různých kovů. Vzhledem ke složitosti principu práce a výrobního procesu termočlánků je nutné vybrat vhodné modely termočlánků pro různé pracovní podmínky, striktně dodržovat standardní operace a správně je zapojit pro zajištění měření.
2. Způsob zapojení
Rozhodující je způsob zapojení vodičů na termočlánku, který určuje přesnost a stabilitu měření teploty. Obecně řečeno, termočlánky mají dva vodiče různých barev, z nichž jeden je vodič termoelektrického potenciálu a druhý je vodič studeného konce. Správné připojení těchto dvou vodičů je klíčem k zajištění přesného měření teploty termočlánky.
Metoda paralelního připojení: Připojte vedení termoelektrického potenciálu a vedení studeného konce ke kladnému a zápornému pólu měřicího obvodu. Tento způsob zapojení je vhodný pro přenos na dlouhé vzdálenosti a měření vysokého proudu, ale je třeba věnovat pozornost teplotní odolnosti izolace kabelu ve vysokoteplotním prostředí.
Způsob sériového zapojení: Připojte termoelektrické potenciální vedení a vedení studeného konce do série, aby se vytvořil uzavřený okruh. Tato metoda zapojení je vhodná pro přenos na krátkou vzdálenost a měření nízkého proudu a může snížit chyby teplotního gradientu.
Bez ohledu na použitou metodu zapojení je důležité si uvědomit, že by nemělo docházet ke zkratu nebo obrácenému spojení mezi vedením termoelektrického potenciálu a vedením studeného konce, protože to může vést k chybám měření. Kromě toho je třeba věnovat pozornost ochraně vnější izolace termočlánku a zamezení kontaktu s jinými kovovými předměty.
Správné zapojení je klíčem k zajištění přesného měření teploty termočlánků. Podle konkrétních požadavků na měření zvolte metodu paralelního zapojení nebo metodu sériového zapojení a věnujte pozornost správnému pořadí a metodě zapojení. Při použití termočlánků je také třeba věnovat pozornost ochraně jejich izolační vrstvy a vyvarování se kontaktu s jinými kovovými předměty, aby bylo zajištěno měření a stabilita.
